在线红外热成像仪实时预警系统
发表时间:2021-09-01     阅读次数:

产品型号:SCYT-A8

硬件参数

红外参数

型号:SCYT-A8

探测器

240 x 180

热灵敏度/NETD


<60mk

帧频

25fps

视场角/FOV

33.4°x 25.4°

镜头

6.8 mm

调焦

固定

调色板

至少 6 种调色板(黑热/白热/铁红/等)

可见光参数

分辨率

1920x1080

视场角/FOV(D)

69°

镜头

5.75 mm

调焦

固定

补光

内置 LED 灯

多光谱融合

可见光融合

双波段图像融合增强

测温

测温范围

-20℃ to + 120 ℃ (支持宽动态-20 ℃ to +400℃)

测温精度

±2℃ 或量程的 2% (宽动态状态下量程的 2%)

点测温

6 个可移动点测温,可与其他测温点或测温区域的最高温度、最低温度、平均温度做比

区域测温

6 个可移动区域测温,区域内有最高温度、最低温度和平均温度,可以与其他测温点或

测温区域的最高温度、最低温度、平均温度做比较

线测温

1 条线测温,线上有最高温度、最低温度和平均温度

测量预设值

温差

个温度测量值与参考温度之间的温度差

参考湿度

手动设置

大气传递校正

自动,基于距离、大气温度及相对湿度的输入值

发射率校正

0.01 到 1.0 不等

反射表观温度校正

自动,基于反射温度输入值

测温校正

总体及单个目标参数

报警

报警功能

所有测温点、所有测温区域和测温线内的最高温度、最低温度和平均温度均可配置单

独的报警输出

报警输出

I/O 输出、日志、保存图像、文件发送(FTP)、电子邮件(SMTP)、通知

协议

ONVIF

支持

GB/28181

支持

图像流

图像流格式

MJPEG/H.264

图像流分辨率

可见光 1920x1080

热成像 480x360(upscale)/240x180

融合图像 480x360(upscale)/240x180

自动图像调节

支持

手动图像调节

支持

图像存储

存储介质

内置存储器(Flash),可选配内置 TF 卡,最大支持 64GB

图像存储模式

红外/可见光图像单独存储红外和可见光图像同时存储

可见光和红外融合图像存储

文件格式

JPEG、MP4

设置

B/S 配置界面

C/S 配置工具

SDK

对外输出原始温度数据,用户可进行二次开发

电源

外部电源

DC12V

POE

802.3 at

外部接口

M12 X 型

包含 10M / 100M 自适应以太网口和 POE 供电

M12 A 型

包含 DC12、报警 IO 和模拟视频

环境参数

防护等级

IP67

工作温度

-20℃ to +60℃

存储温度

-40℃ to +70℃

湿度

≤95% 非冷凝

电磁兼容性

EN 61000-6-2:2001(抗干扰) EN 61000-6-3:2001(抗辐射) FCC 47 CFR 15 部分 B 级(抗辐射)

抗冲击

25G, IEC68-2-29

抗振性

2G, IEC68-2-6

物理参数

尺寸

55.5 x30.4 x 88.5 mm (不带连接器)

55.5 x30.4 x102.4 mm(带连接器)

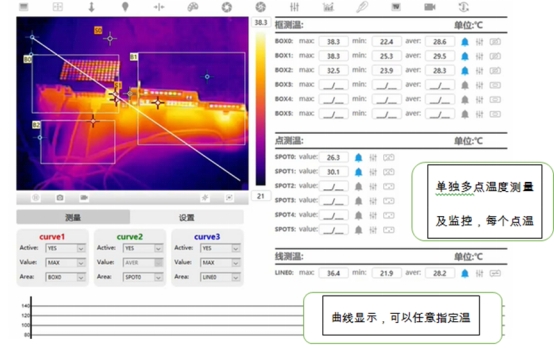

在线监测软件

在线监测软件可以设置各在线监控一体显示画面,一台主机同时连接9台热像仪,每台具备单独温度监控框或者点,每台热像仪可以就地报警,每台热热像仪本身具备数字I/O报警点,可以单独设置。报警点一超温报警,继电器报警型号激活,输出大于3V继电器信号。
