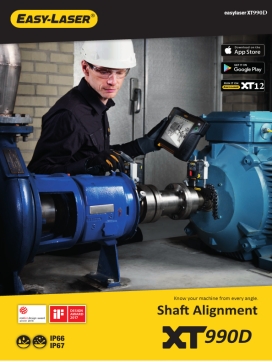

旋转轴多功能激光对中系统
发表时间:2021-09-01     阅读次数:

产品型号:XT990D

一、 产品简介

XT990D测量单元拥有20×20毫米的PSD窗口。OLED显示屏显示了单元角度,使其更容易定位在轴上。对角定位的锁定旋钮将设备牢固地锁定在杆上。坚固铝合金外壳提供强大的稳定性。拥有IP66和67的防尘/水和防振等级。大容量电池,运行时间长,可达24小时。内置无线技术。

二、功能特点

a)高精度PSD点激光技术,方便调整减少系统误差;

b)软件为中文操作界面,并有帮助提示功能;

c)智能扫描测量模式、多点测量模式、定点测量模式及经过测量模式;

d)具有测量范围扩展功能,以应对较大的不对中;

e)可实现多达10台机器的机组对中。通过对机组对中情况的一览,操作者可得知机组全局对中状况,配合使用固定地脚功能和在线跟踪调整功能,可以优化机器地脚的调整量,从而得到合理的调整值;

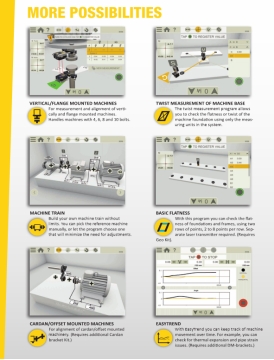

f)具备垂直安装,法兰固定的设备轴对中测量及调整,万向轴对中功能工装,皮带轮对中功能工装;具备针对法兰,基座,长轴,辊筒等平面度,水平度,平行度和垂直度测量功能;

g)内置蓝牙功能方便测量和数据传输,测量距离不小于20米;

h)自动对中状况评估和笑脸功能,以及用户自定义容差;

i)测量、修正软脚值,保证对中工作的顺利进行;

j)实时移动调整功能,一次测量,即可同时完成垂直和水平方向实时调整;

k)可插入U盘直接打印PDF格式的对中报告;

l)通过自动保存和恢复功能,文件存储不小于10万测量数据;

m)具备长轴、大直径轴、未连接联轴器以及无法进行盘车等复杂工况对中的工装;

三、主要技术参数

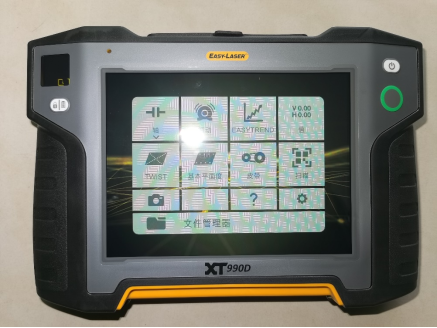

8”彩色触摸屏,中文+3D图形,动态指导实时调整;

无线蓝牙距离: 20M;

测量精度:0.001 mm;

电池:内置大容量锂电池,不间断使用超过30个小时以上;

材质:铝合金+ PC/ABS + TPE;

工作温度:-20–50 °C;

存放温度:-20–50 °C;

防护等级:IP Class 66/67
